WINCC通過巨控GRM551YW-CY遠程異地監控PLC

如果設備離上位機組態軟件WINCC較遠的時候，您可以使用巨控GRM551YW-CY來實現。

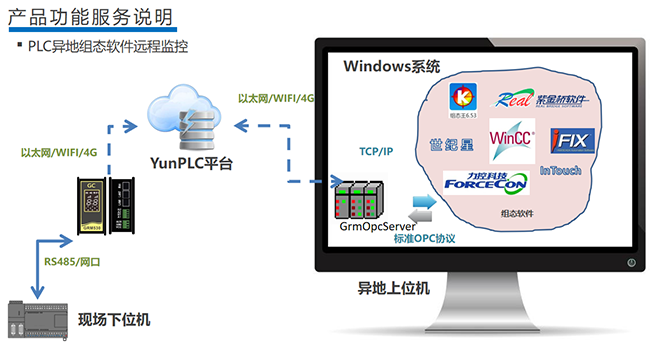

完成組態軟件遠程監控需要的硬件：

1. GRM560 和 PLC 通過 485 或網口連接，GRM560 通過手機卡或網線上網

2.監控端使用可以上網的電腦一臺，只需能上網，任何方式即可，不需固定 IP 和綁定域名

完成遠程監控需要的軟件：

1.GRM550 工程配置軟件GRMDEV6

2.巨控 GrmOpcServer 軟件包

使用組態軟件遠程監控PLC的方法

1. 使用 GRM550 工程配置軟件 GRMDev6 完成 GRM550 的工程開發和下載，即配置需要遠程監控的 PLC

協議，配置變量和對應的 PLC 寄存器地址。

2. GRM550 開發下載完畢后，插入 SIM 卡，使之登陸到云監控服務器。等待模塊正常連入網絡。

3. 使用巨控 GrmOpcServer 軟件包中的 GRM OPC 管理器（GrmOpcMgr.exe），“添加 GRM 設備”輸入模

塊的序列號和密碼后（有多個模塊的的話登陸多個），并點擊“刷新全部 GRM 設備”。

這個時候，GRM 軟件里面建立的全部變量都導入到 GRMOPCSERVER 里面了。

4. 使用組態軟件的 OPC 驅動，鏈接 OPCSERVER，可以看到已經登陸的模塊里面建立的全部變量（即

第一步在 GRM 模塊中建立的變量），將組態軟件的變量關聯到對應的 OPC 寄存器。

5. 1 到 4 步，已經完成了遠程 PLC 變量到組態軟件變量的全部映射，這個時候按正常組態軟件開發畫面

即可。組態軟件運行時，會自動啟動 GrmOpcServer， GrmOpcServer 并不需要手工啟動。
