巨控GRM231QM1-12I(SHJK)擴展型無線傳輸模塊

GRM230擴展型的模塊是說對普通的GRM230進行擴展了輸入輸出端子。

擴展型GRM230的型號帶有M。比如GRM231Q-12I的擴展型就是GRM231QM1-12I。如果是M1則說明是擴展8入4出開關量，如果是M2則說明是4如8出開關量，M0是12路開關量輸入，M3是12路開關量輸出。

普通的GRM230本體只帶有一共12路開關量輸入輸出或者是模擬量輸入輸出。在實際應用中一共12路的輸入輸出往往不夠使用，所以這里巨控特別提供擴展型的GRM230以滿足部分客戶對多輸入輸出的需求。

這里以GRM231QM1-12I為例來進行說明。

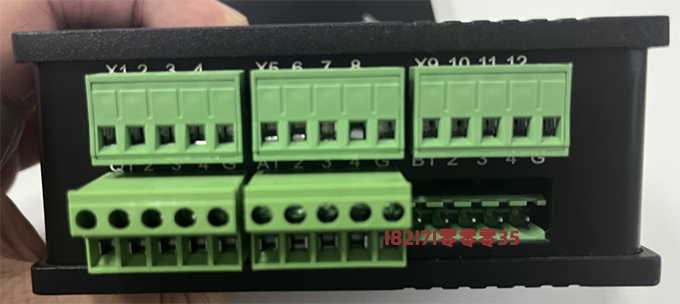

如上圖X1到X12加上Q1到Q4、A1到A4、B1到B4一共是12個輸入輸出端子。

具體的端子的功能得看型號確定。比如本文標題的型號GRM231QM1-12I(SHJK)為例，Q/A/B的12個端子全部都是電流輸入；X1到X4是開關量輸出；X5到X12是開關量輸入。

具體功能簡單介紹如下，可以采集4到20MA電流輸入，開關量輸入，開關量輸出。用來網頁監控、手機APP監控、微信報警、手機短信報警，或者遠程和其他PLC做云數據通信等等。
