協議網關應用場景

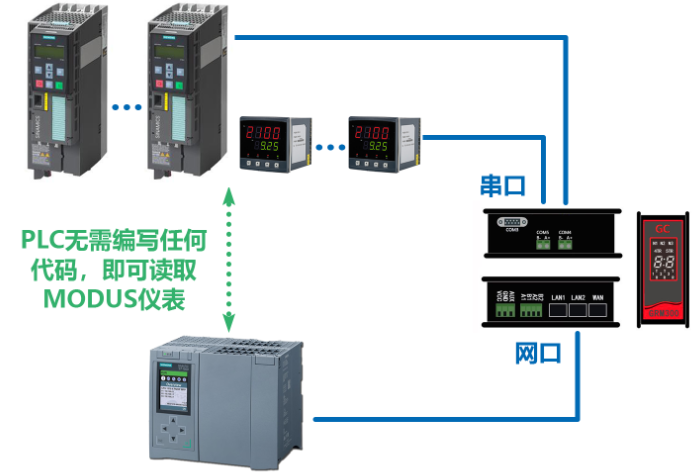

場景A：西門子1500需要采集多個變頻器和儀表數據

應用難點：編寫MODBUS輪詢程序復雜，采集慢，單串口現場干擾大

巨控方案：使用GRM300系列網關，最多5個隔離串口并行采集變頻器和儀表網口直接接1500 PLC，PLC無需添加任何代碼簡單配置網關即可完成自動數據傳輸?shù)街付〝?shù)據區

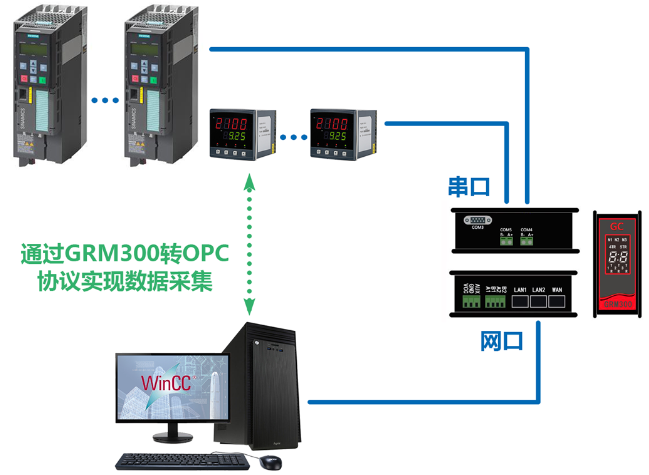

場景B：上位機WINCC需要采集多個變頻器和儀表數據

應用難點：上位機不支持MODBUS，采集速度慢，距離長，設備多，現場干擾大

巨控方案：使用GRM300系列網關，最多5個隔離串口并行采集變頻器和儀表網關網口接電腦 ，直接轉成OPCSERVER協議，WINCC即可獲取數據

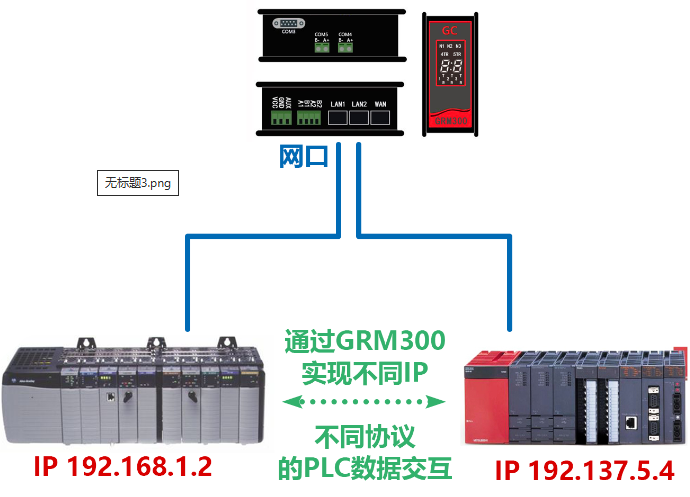

場景C：AB PLC和三菱Q PLC之間需要交換數據 ​ 應用難點：通訊協議不同，處于不同IP段，PLC無源程序修改 ​ 巨控方案：使用GRM300系列網關，2個網口分別接1756和三菱Q網關內置了各種主流PLC協議，PLC無需添加任何代碼，簡單配置網關即可完成數據交換

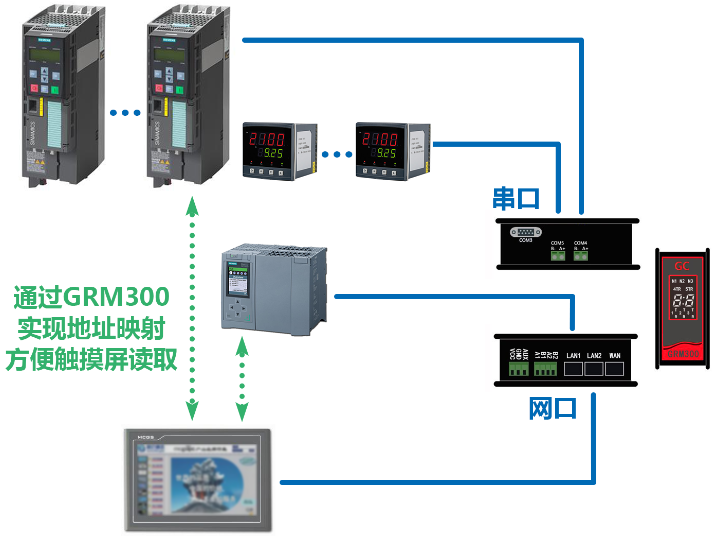

場景D: 觸屏需要連接多個變頻器和PLC，儀表

應用難點：通訊協議不同，點位比較多，多個從站采集速度慢，干擾大

巨控方案：使用GRM300系列網關，5個隔離串口均可接變頻器，儀表，PLC網口也可以接各種PLC，同時網口轉成MODBUS TCP從站，地址映射成連續地址，供觸屏讀取，控制

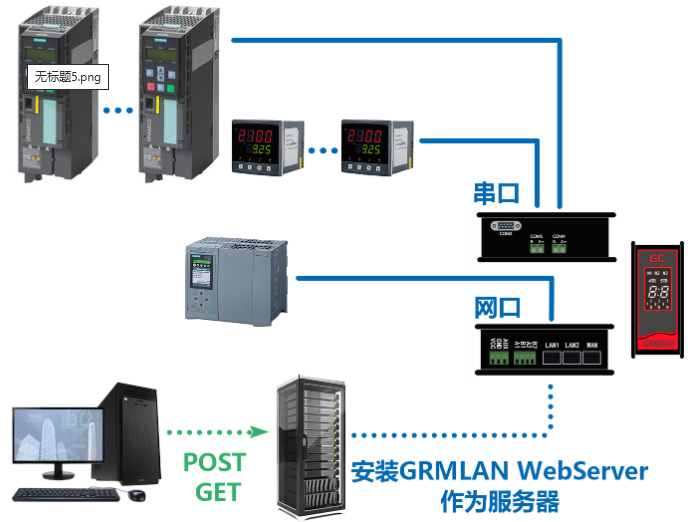

場景E: 工廠信息化平臺需要獲取各種PLC數據

應用難點：通訊協議不同，IT開發人員不熟悉PLC通訊，點位比較多，采集速度慢

巨控方案：使用GRM300系列網關，5個隔離串口均可接變頻器，儀表，PLC網關網口也可以接各種PLC網關網口支持WebService接口，平臺開發人員無需了解任何PLC通訊細節可以用最簡單的方式直接讀寫PLC數據

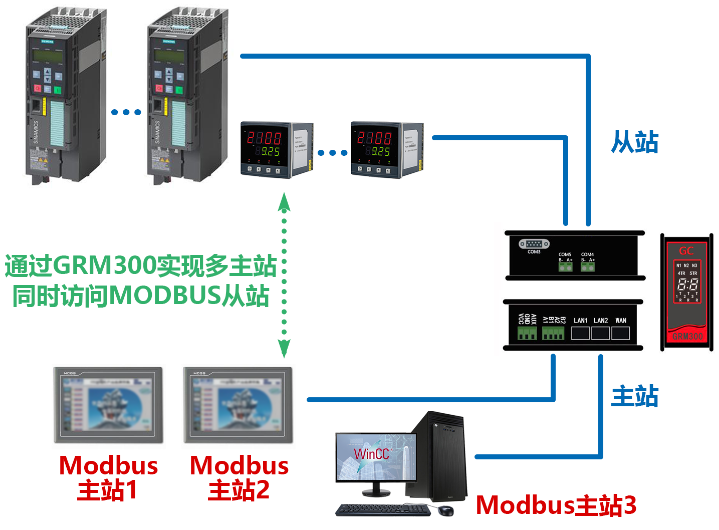

場景F: MODBUS從站需要被多個主站同時采集訪問

應用難點： MODBUS從站無法實現多主站同時采集

巨控方案：使用GRM300系列網關，可以用2個串口接多個MODBUS從站，采集數據然后將其他3個串口配置成MODBUS從站轉發，供多個主站同時采集數據GRM300具備內部緩沖采集，多個主站采集從站數據速度和單個無差別。網口也支持MODBUS TCP轉發，支持最多4個客戶端。
