《GRM530系列手冊》/GRM530說明書：GRM530安裝說明

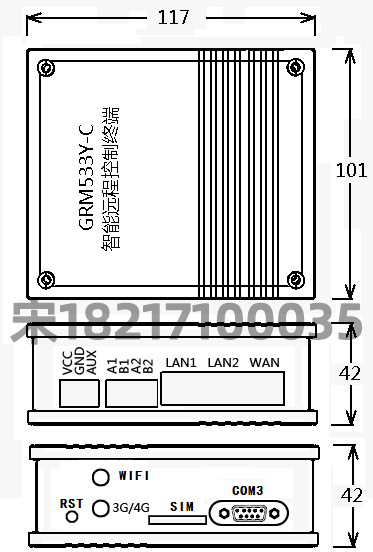

GRM530 外形安裝尺寸圖及接口說明

- LAN1、LAN2口：用于本地下載模塊工程文件，連接帶網口的PLC或觸屏，出廠默認IP為192.168.1.240。

-  WAN：用于本地下載模塊工程文件或者接入外網， 出廠默認 IP 為自動獲取。

注意：網口網線請使用優質網線，長度不要超過50米。

- A1、B1：COM1，光電隔離 RS485 口，用于連接 485 接口的 PLC。

- A2、B2：COM2，光電隔離 RS485 口，用于連接 485 接口的 PLC。

-  VCC，GND：電源輸入口，DC 12~24V。切勿直接接入220V電源。

-  AUX：輔助電源輸入。用于雙電源供電。

- COM3：RS232 口，用于連接具備 232 接口的 PLC 232 口的九針定義和電腦串口完全相同，2 接收數據 RXD ，3 發送數據 TXD， 5 信號地 GND。

- SIM 卡插槽：SIM 卡插在此處。向內按壓 SIM 卡座黃色的推桿，即可彈出 SIM 卡抽屜。

注意：禁止在帶電情況下拔插SIM卡。

- 4G 天線插座：插入 4G 天線

-  WIIF 天線插座：插入 WIFI 天線，僅支持 2.4G 頻段 WIFI。

-  顯示器 8 段數碼管，顯示系統狀態和故障信息。

-  RST 按鈕：僅用于復位模塊的 IP 地址

---

評論說明：

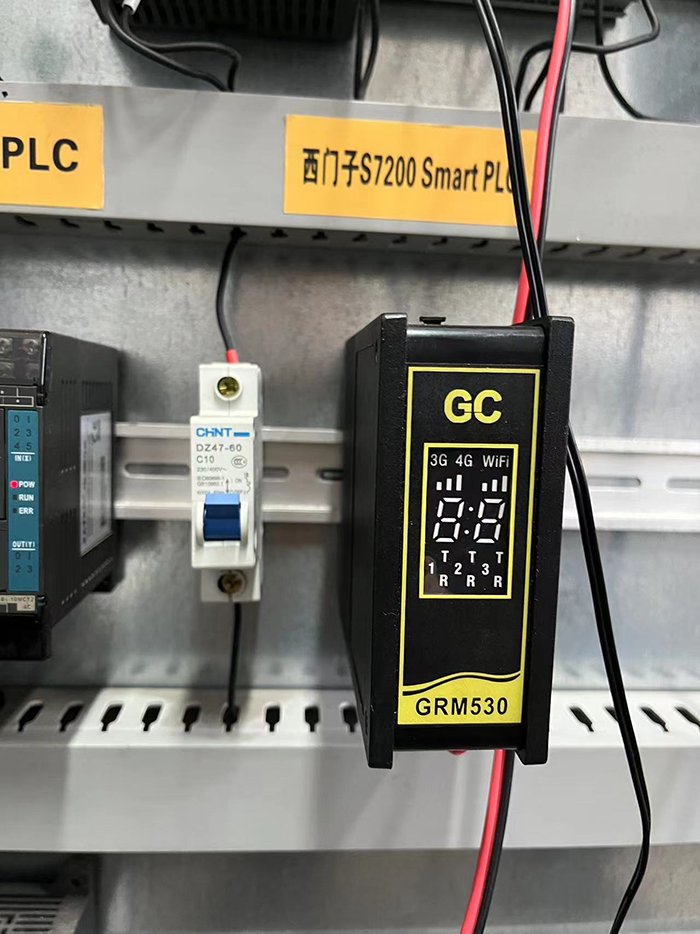

- 安裝尺寸圖可以看見模塊的大小，這里需要說明一點的就是GRM模塊是導軌安裝。附說明圖如下：

- GRM模塊上面是3個網口，其中兩個是LAN口一個是WAN口。這里必須注意的是LAN口的默認IP是192.168.1.240。LAN口是通訊口，GRM模塊走以太網通信是通過LAN口來進行的。GRM530全系列都是含有兩個LAN口。兩個網口可以算作一個，所以您這邊做通信的時候LAN1和LAN2是通的您隨便使用哪一個都是一樣的，而且GRM模塊的配置軟件也能進行區分。

- AUX端子。他是GRM模塊的備用電源端子，接的是12V電源。VCC電源端子其實也可以用12V來供電。您可以兩個電源同時接上去。就是VCC和GND接24V直流，然后GND和AUX也接12V直流電源。這樣就形成了備用。在實際中AUX和GND端子的12V電源一般都是接的UPS電源。這樣在現場斷電，的情況下UPS可以繼續給GRM模塊供電，這種場合，就能夠實現現場停電報警等等。

- RST按鈕：也就是復位端子，復位只能復位IP其他的復位不了。很多客戶覺得復位可以復位程序這類，這都不行。他只能復位IP。具體復位IP的方法會在以后的文章說明。

---
