巨控GRM531Y-C模塊和歐姆龍SCU41模塊走M(jìn)ODBUS-RTU通訊方便簡單

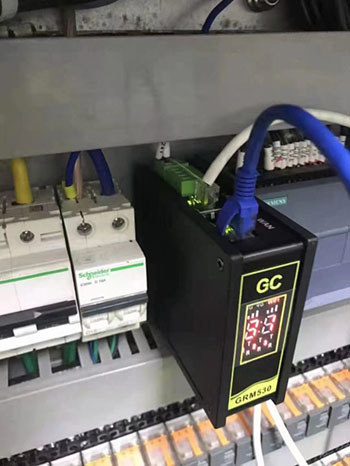

很多客戶在使用歐姆龍PLC的時候都偏向使用SCU41模塊做通訊，那么和SCU41模塊通訊也是常常會發生的情況，這里來介紹一下巨控GRM531Y-C模塊和歐姆龍SCU41模塊做通訊的教程。其次還需要說明一點，走的是MODBUSRTU協議，所以不僅僅是巨控GRM531Y-C這個型號可以，其他GRM530或者GRM230系列都是可以的。

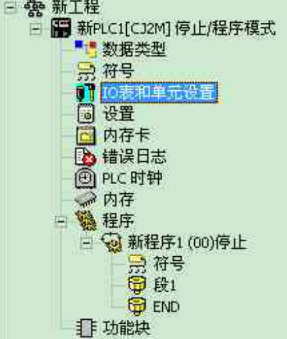

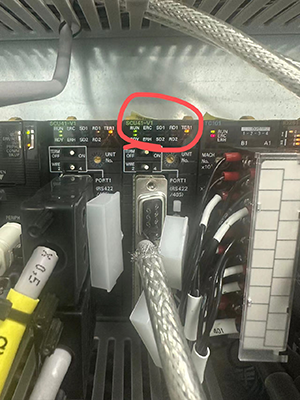

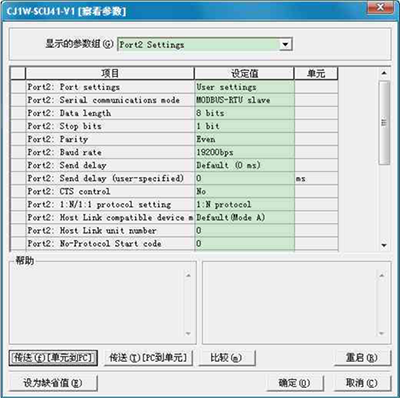

首先需要將SCU41模塊和GRM模塊有485通訊線連接，并且SCU41模塊指撥撥在2線制上面。然后再歐姆龍的變成軟件中設置一下MODBUS從站協議。還需要設置波特率、校驗、停止位、數據位以及從站的站地址，需要和GRM模塊的對應設置相同。

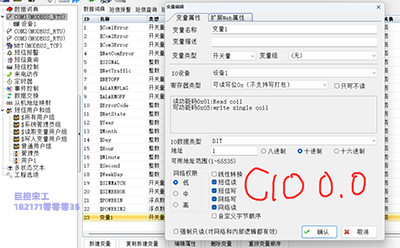

再在GRM模塊中添加設備然后添加變量

00001對應的就是歐姆龍的CIO0.0，如上圖既是可以變量1既是讀取了CIO0.0。
