PLC遠程下載、PLC遠程監控模塊：巨控GRM530

巨控科技是業內專注于 PLC 無線通訊解決方案的廠商。數十年來，巨控 YunPLC 安全平臺有數萬個終端，十萬客戶端并發訪問，數百萬點數據長期穩定運行。應用范圍包括工業自動化，環保，鐵路，電力，市政供水，西氣東送，智慧農業等。

隨著無線通訊技術應用越來越廣泛，而巨控GRM530系列模塊也被廣泛使用，目前已經有公司正在大量的使用GRM模塊。您在工作中是不是也遇到了如下的情況。

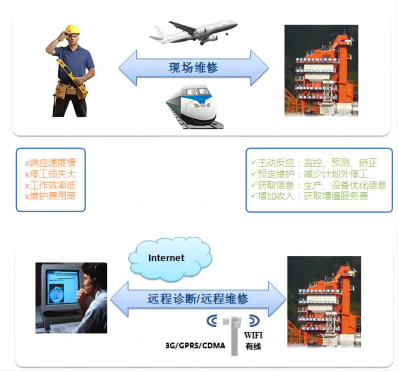

您還在為分布在各地的設備維護而苦惱？
您還在為頻繁出差修改 PLC 程序、觸屏界面而奔波？
您還在擔心單一的網絡通訊方式不穩定？
您是否希望設備故障時主動微信通知值班人員？
您還在憂慮無線通訊流量費用過高？
您是否希望用手機網頁隨時隨地監控設備？

這里都可以使用GRM530來實現這些功能。

產品功能簡要描述：

1.PLC的遠程監控梯形圖，上下載程序

2.手機APP，手機和電腦網頁監控PLC

3.組態軟件通過OPC通訊來遠程監控

4.微信報警

選型介紹：

GRM531支持2，3，4這個1個功能

GRM532支持1，2，4這3個功能

GRM533支持1，2，3，4這4個功能

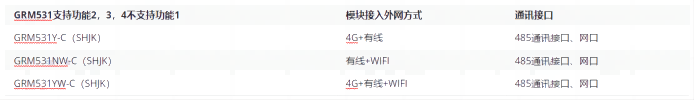

GRM531支持功能2，3，4不支持功能1；1000點，8個設備，網口支持2個協議

GRM531Y-C（SHJK）：上網方式是4G+有線；通訊接口有485通訊接口、網口。

GRM531NW-C（SHJK）：上網方式是有線+WIFI；通訊接口有485通訊接口、網口。

GRM531YW-C（SHJK）：上網方式是4G+有線+WIFI；通訊接口有485通訊接口、網口。

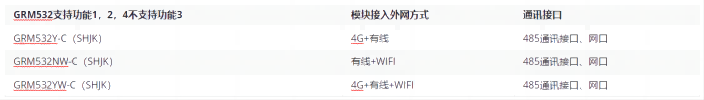

GRM532支持功能1，2，4不支持功能3；1000點，8個設備，網口支持2個協議

GRM532Y-C（SHJK）：上網方式是4G+有線；通訊接口有485通訊接口、網口。

GRM532NW-C（SHJK）：上網方式是有線+WIFI；通訊接口有485通訊接口、網口。

GRM532YW-C（SHJK）：上網方式是4G+有線+WIFI；通訊接口有485通訊接口、網口。

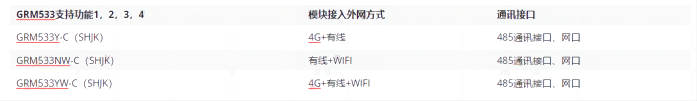

GRM533支持功能1，2，3，4；2000點，16個設備，網口支持4個協議

GRM533Y-C（SHJK）：上網方式是4G+有線；通訊接口有485通訊接口、網口。

GRM533NW-C（SHJK）：上網方式是有線+WIFI；通訊接口有485通訊接口、網口。

GRM533YW-C（SHJK）：上網方式是4G+有線+WIFI；通訊接口有485通訊接口、網口。

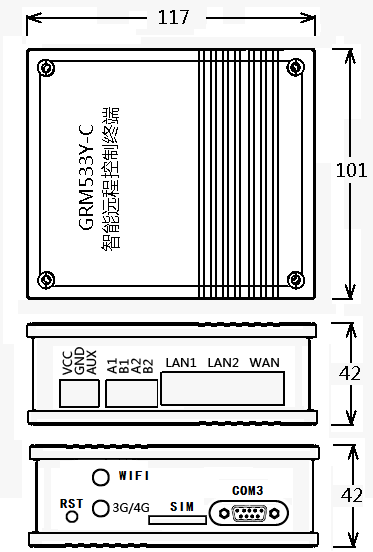

巨控GRM530采用導軌式安裝方式，其外形尺寸如下圖：

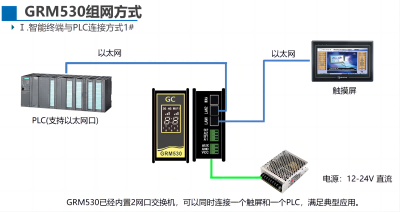

全部型號都配有網口，一路WAN口用于連接服務器，另外2個LAN口可以連接PLC，觸摸屏。

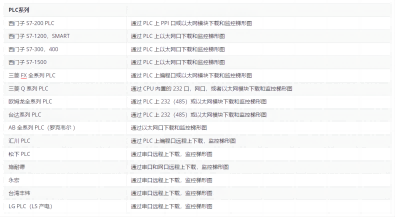

巨控GRM模塊支持協議介紹：

西門子 S7-200 PLC：通過 PLC 上 PPI 口或以太網模塊下載和監控梯形圖

西門子 S7-1200，SMART：通過 PLC 上以太網口下載和監控梯形圖

西門子 S7-300，400：通過 PLC 上以太網口下載和監控梯形圖

西門子 S7-1500：通過 PLC 上以太網口下載和監控梯形圖

三菱 FX 全系列 PLC：通過 PLC 上編程口或以太網模塊下載和監控梯形圖

三菱 Q 系列 PLC：通過 CPU 內置的 232 口，網口，或者以太網模塊下載和監控梯形圖

歐姆龍全系列 PLC：通過 PLC 上 232（485）或以太網模塊下載和監控梯形圖

臺達系列 PLC：通過 PLC 上 232（485）或以太網模塊下載和監控梯形圖

AB 全系列 PLC（羅克韋爾）：通過以太網口下載和監控梯形圖

匯川 PLC：通過 PLC 上編程口遠程上下載，監控梯形圖

松下 PLC：通過串口遠程上下載，監控梯形圖

施耐德：通過串口和網口遠程上下載，監控梯形圖

永宏：通過串口遠程上下載，監控梯形圖

臺灣豐煒：通過串口遠程上下載，監控梯形圖

LG PLC（LS 產電）：通過串口遠程上下載，監控梯形圖

協議：

MODBUS RTU主站或者從站協議

MODBUS TCP主站或者從站協議

西門子S7-200PPI協議

西門子S7-200以太網協議

西門子S7-300以太網協議

西門子S7-300以太網冗余協議

三菱 FX 系列 232/485 PLC 協議（計算機鏈接協議）

三菱 FX 系列 PLC 編程口協議

三菱 FX5U 串口 MC 協議

三菱 Q 系列 PLC 協議（MELSEC 通訊協議）

歐姆龍 HostLink （FINS）協議

歐姆龍 HostLink （C-Mode）協議

施耐德 M 系列 SCHNEIDER_M 協議

巨控 GRM SERVER 從機協議(基于串口)（OPC）

西門子 S7-1200 TCP 主機協議

西門子 S7-1500 TCP 主機協議

西門子 S7-1500 TCP 冗余協議

歐姆龍 Fins TCP 主機協議（OMRON CJ 系列, CS 系列, CP 系列）

歐姆龍 Fins TCP 主機協議（OMRON CJ2M, CS 系列, CP 系列）

三菱 FX3U/3G 的 TCP 主機協議

三菱 FX3U-ENET-L 的 TCP 協議

三菱 FX5U 的 TCP 主機協議

三菱 Q 系列 TCP 主機協議(擴展以太網口)

三菱 Q 系列 UDP 協議(擴展以太網口)

三菱 Q 系列 TCP 主機協議(CPU 自帶以太網口)

AB Ethernet/IP Compactlogix 系列協議

AB Ethernet/IP ControlLogix 系列協議

巨控 GRM NET SERVER 從機協議(基于網口) （OPC）

施耐德 M 系列 SCHNEIDER_M_TCP

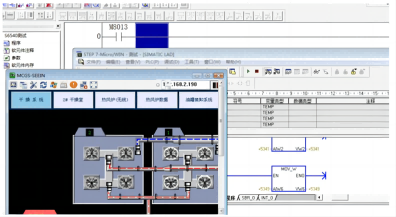

功能一.PLC的遠程監控梯形圖，上下載程序

巨控GRM模塊遠程下載觸摸屏和PLC不需要通過協議，以透?jìng)?/strong>的方式實現。這樣增加了遠程下載的適用性，使得絕大部分通過網口下載PLC或者觸摸屏的設備都能夠被巨控GRM模塊遠程下載。

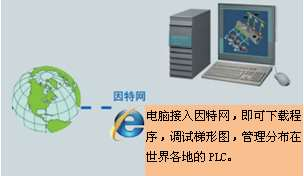

工程師在只需能上網的電腦上登陸GRM530的模塊序號和密碼，使用 PLC 編程軟件如博途，即可遠程下載，調試，上傳梯形圖。巨控科技成立了先進的 PLC 遠程通訊研究中心，多年來持續針對各種 PLC 實測優化。

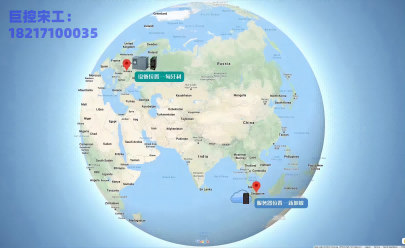

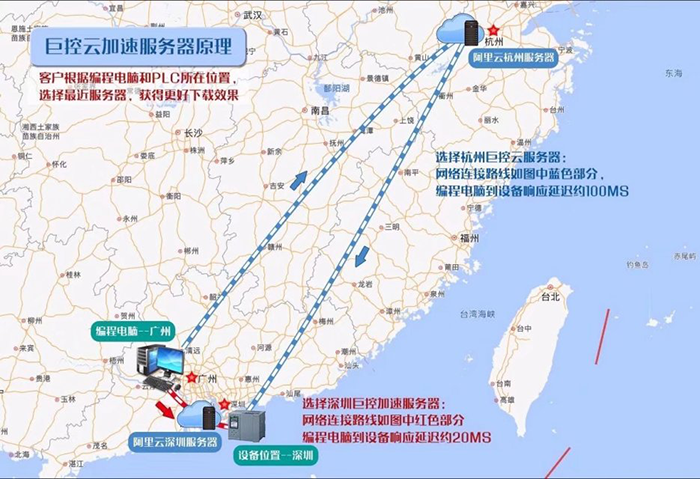

此外巨控還為了提高GRM模塊的遠程下載的通訊數據，還在全球多地部署加速服務器以提高遠程下載PLC的速度。不經如此還可以在遠程下載國外的PLC。

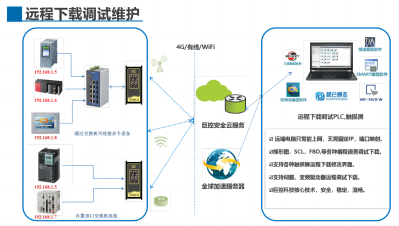

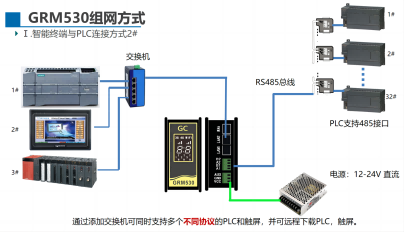

遠端現場PLC等工控設備使用以太網或者串口與巨控GRM無線通訊模塊對應接口連接，如果工廠局域網內有多個PLC和觸摸屏，只需要使用交換機連到一起，即可實現PLC和觸摸屏程序的遠程下載。

無線通訊模塊可通過4G/WIFI/以太網多種方式連接巨控云安全服務器。

工程師在只需要能上網的電腦上登錄GRM530的模塊序列號和密碼，使用PLC編程軟即可實現PLC程序的遠程下載、在線監控梯形圖。

電腦安裝GVCOM軟件，通過無線通訊模塊序列號密碼登錄。

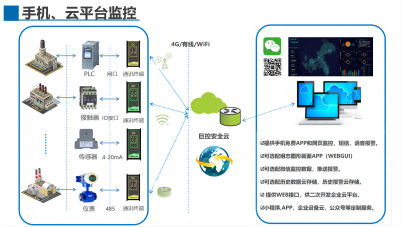

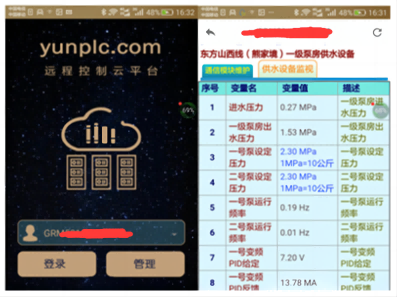

功能二.手機APP和電腦網頁監控PLC

設備運行情況可以遠程查詢、設備啟�？蛇h(yuǎn)程控制、設備運行參數可以遠程修改和查詢。這些多是當前遠程控制的基本要求，巨控GRM模塊通過PLC的協議輕松訪問PLC協議，PLC無需編程GRM模塊就可以采集到PLC的數據。用戶可以通過手機APP或者網頁監控PLC，方便簡單。

只要在模塊配置軟件里面簡單配置網頁樣式，類似觸摸屏的配置畫面，下載模塊即可實現網頁和手機APP監控。

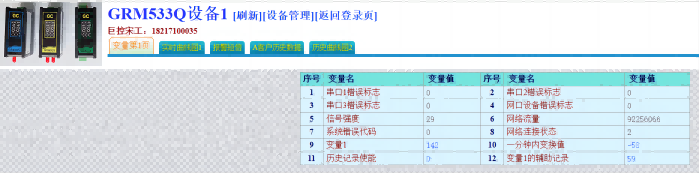

手機和電腦能上網就可以通過網頁或者APP實現PLC遠程監控。能上網都可以通過網頁查看，修改PLC的數據。

提供標準的WEBAPI訪問接口，任何熟悉網頁制作和APP的人都可以輕松的從服務器獲取數據，制作自己的PLC網頁監控界面和APP，對網頁和APP的制作人員來說，無需了解任何PLC通訊的細節。

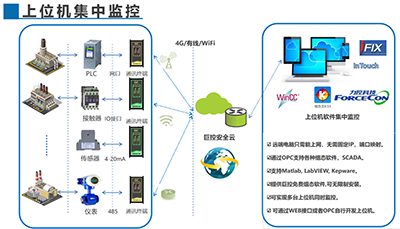

功能三.組態軟件通過OPC通訊來遠程監控

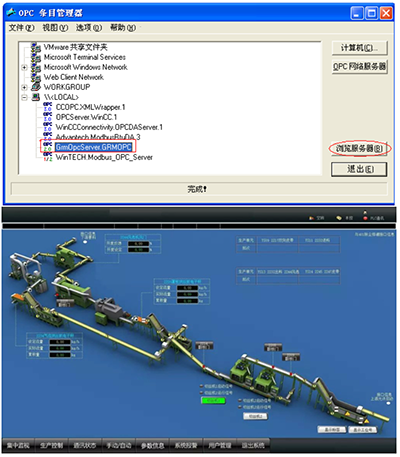

工程師在只需要能上網的電腦上登錄巨控GRM530模塊的序列號和密碼，使用組態軟件即可遠程監控。由于使用OPC接口，可以支持組態王，力控、WINCC等各種組態軟件。

只要安裝組態軟件的電腦能上網即可是的組態軟件遠程監控PLC。

巨控采用OPC通訊協議大大增加了適用性，絕大部分支持OPC協議的上位機系統都可以遠程采集GRM530系列模塊的數據。

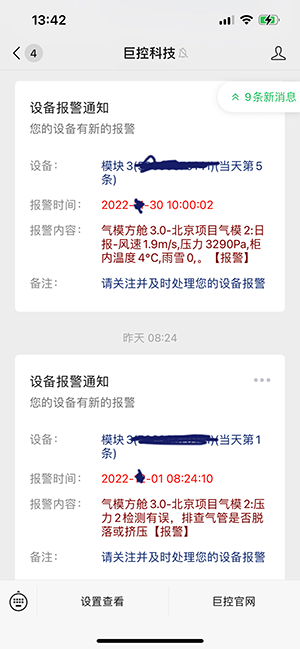

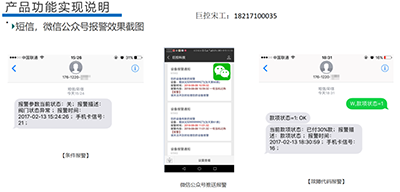

功能四.微信報警

微信報警推送及時，不會因?yàn)榻邮軋?bào)警的人數增加，而造成報警接收延遲；

相對短信報警來說費用低，傳統報警1毛錢一條，不僅如此還涉及到月租等等費用，而微信是一次買斷，不會不間斷的產生費用

歷史報警可以查詢，微信報警含有歷史報警記錄功能，過往報警記錄清晰可以下載。

報警集中顯示在微信中，使得多模塊的報警集中方便查詢，比對；等等。
