GRM5321/GRM532/GRM533做MODBUS-TCP主站

如今幾乎所有帶網口的工控設備都支持MODBUS-TCP協議，巨控GRM模塊也不例外。支持MODBUS-TCP協議就等于是能夠和絕大部分工控設備產品通訊。

這里就向大家介GRM531/GRM532/GRM533模塊做MODBUS-TCP主站的設置方法。

這里用電腦做MODBUS-TCP從機和GRM模塊的MODBUS-TCP的主機通訊。

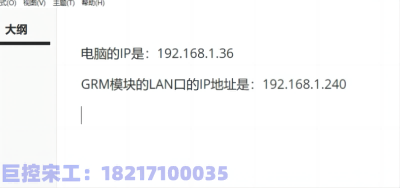

• 首先確定電腦的IP是192.168.1.36；GRM模塊的IP是192.168.1.240

• 在GRM模塊的編輯軟件GRMDEV中，設置協議和從站信息。

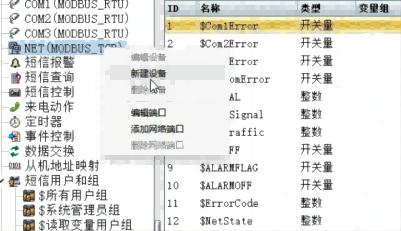

GRM模塊的NET口默認就是MODBUS-TCP協議，所以您需要新建一個從站。

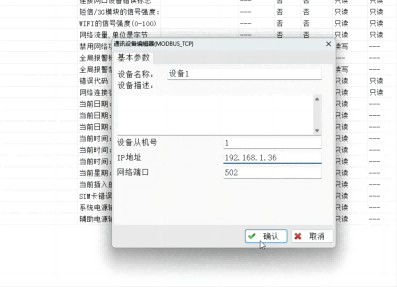

在彈出頁面上填寫電腦的IP地址，網絡端口也要和電腦MODBUS-TCP從站模擬器保持一致。

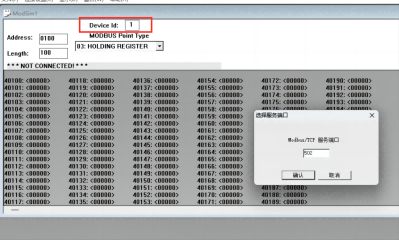

設備從機號要和電腦MODBUS-TCP從站模擬器保持一致。

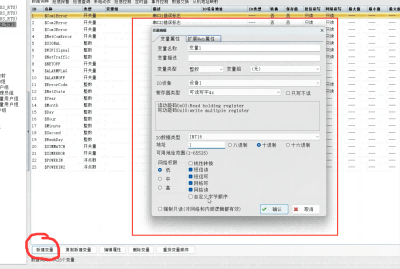

• 隨后點擊新建變量，添加一個變量。




如上圖，寄存器類型是功能碼，和下面的地址組成了modbus的寄存器地址40001。

然后設置好之后下載到GRM模塊。

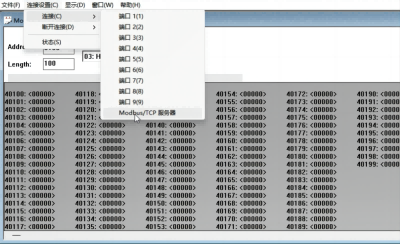

• 打開電腦的MODSIM軟件用來模擬MODBUS-TCP從站。

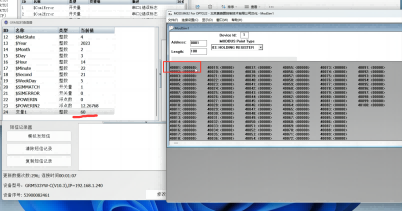

這個時候我們就看到GRM531/GRM532/GRM533模塊已經作為MODBUS-TCP的主站讀到的MODSIM的MODBUS-TCP從站的數據。
