巨控GRM530模塊如何實現斷電微信報警

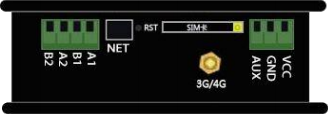

接線:

GRM模塊的電源端子VCC和GND接24V直流，其中VCC接24V正，然后GND接24V負。

并且AUX和GND接UPS備用電源，其中AUX接12V正，然后GND接12V負。（接完之后GND是被接了兩根線）

主電源和24V電源和UPS的電源適配器都可以從相同的220V處取電。

GRM模塊配置：

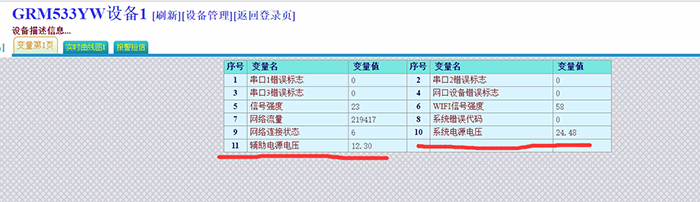

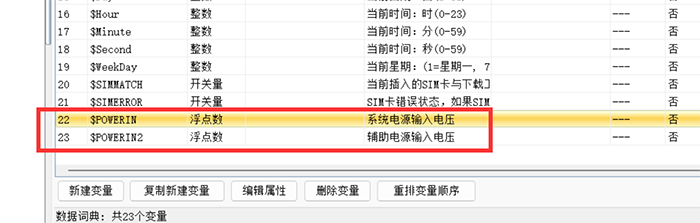

如下圖需要利用GRM模塊配置中的兩個系統變量。既：系統電源輸入電壓；輔助電源輸入電壓。

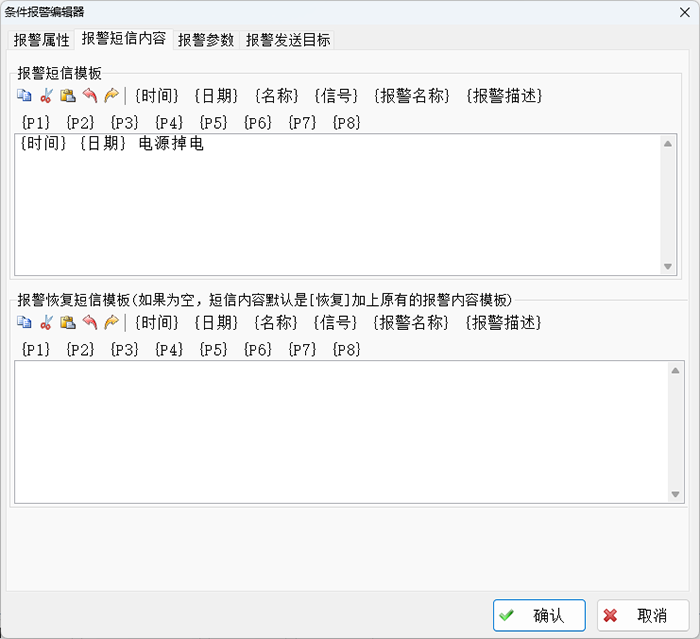

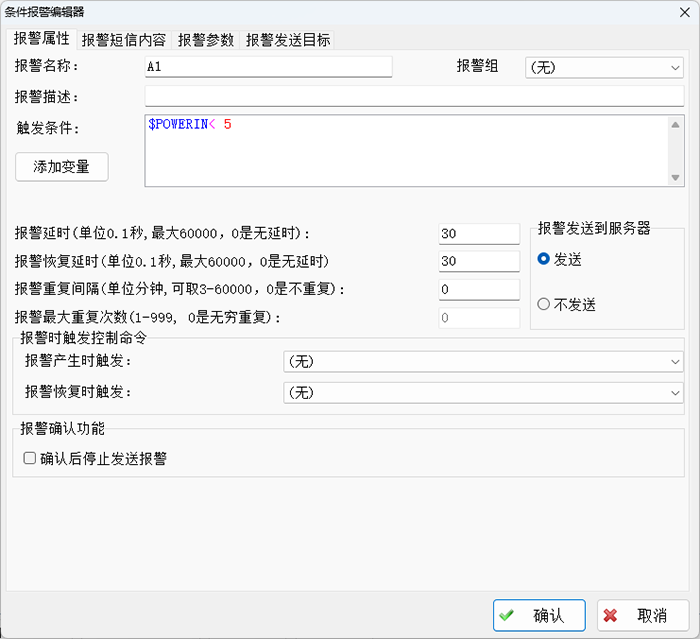

然后制作報警，如下圖只需要設置報警內容即可。

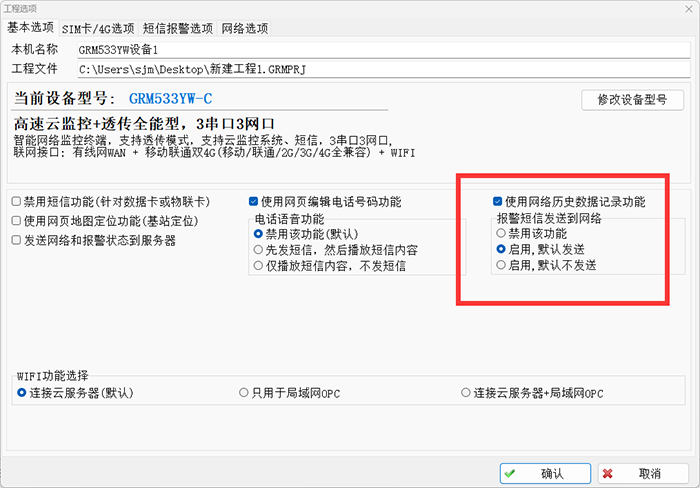

工程選項里面設置一下將報警短信發送到網絡

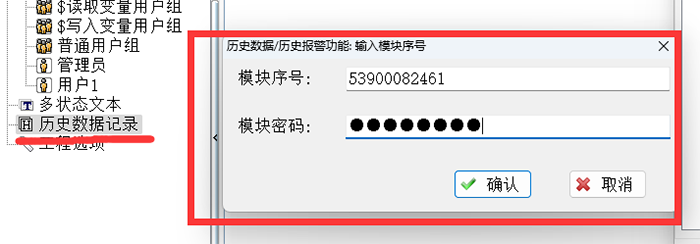

然后驗證一下模塊的序列號及密碼。

經過如上步驟就設置完成了。

當主電源斷電，模塊通過UPS繼續供電，模塊任然能正常運行。如果UPS和主電源從相同的地方取電的話，那么當主電源斷電，UPS的適配器也是出于斷電狀態。不過UPS可以通過它儲存的電能繼續供電，這樣可以在斷電之后繼續工作幾個小時。

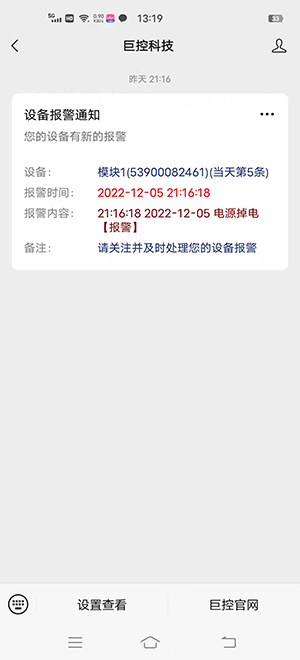

效果圖如下。
